استاندارد نصب سازه های فلزی مجموعه ای از دستورالعمل ها، ضوابط و معیارهای فنی است که برای اجرای درست ، امن و دقیق اسکلت فلزی و اجزای فلزی ساختمان به کار میرود.
این استاندارد نصب سازه های فلزی مشخص میکند:
- چگونگی اتصال
- کیفیت جوشکاری
- چگونگی کنترل تراز و شاقول بودن سازه
- رغایت الزامات ایمنی حین نصب
به طور خلاصه اگر نصب سازه های فلزی به صورت استاندارد انجام نشود، حتی اگر بهترین مصالح هم به کار رفته شود، نمیتوان عملکرد مطلوبی را دریافت کرد.

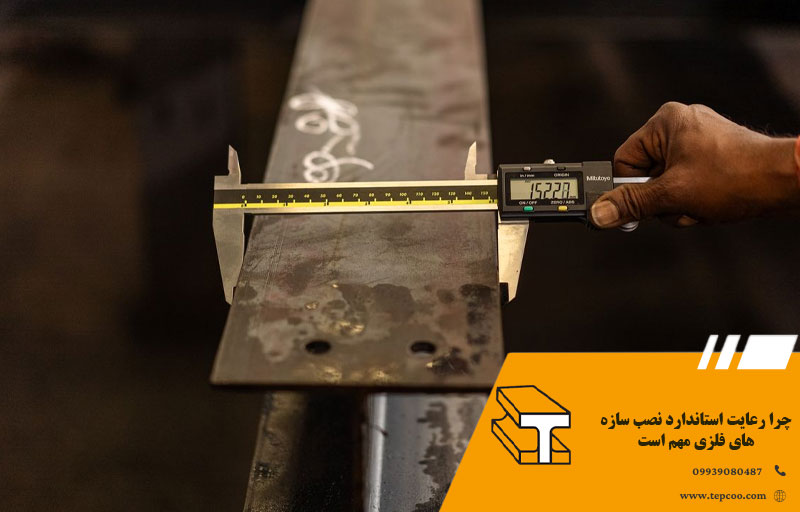

چرا رعایت استاندارد نصب سازه های فلزی مهم است
رعایت استاندارد نصب سازه های فلزی مهم است زیرا:
- ایمنی سازه فلزی افزایش داده شود: اگر نصب غیراصولی انجام شود میتواند باعث ضعف اتصال ها، تغییر شکل سازه ها یا حتی ریزش در حالت بحرانی شود.
- افزایش عمر مفید ساختمان: اگر استاندارد نصب سازه های فلزی رعایت شود در برابر بارهای مرده، زنده، باد و زلزله مقاومت بیشتری خواهد داشت.
- کاهش هزینه های تعمیر و اصلاح :اگر استاندارد نصب سازه های فلزی به درستی انجام نشود، باعث افزایش هزینه از طریق دوباره کاری و تعویض قطعات میشود.
- تسهیل در اخذ تاییدیه های فنی: در بسیاری از پروژه ها رعایت استاندارد ها برای گرفتن تاییدیه ناظر و پایان کار ضروری است.
الزامات فنی در استاندارد نصب سازه های فلزی
برای اینکه این کار اصول یو حرفه ای انجام شود چند الزام فنی باید رعایت شود:
کنترل تراز و شاقول
اعضای اصلی و مخصوصا ستون ها باد تراز و شاقول باشند. اگر حتی یک خطای کوچک ایجاد شود میتواند مشکلات زیادی را برای شما ایجاد کند.
کیفیت جوشکاری
جوشکاری ها باید طبق آیین نامه ها و توسط شخصی ماهر اجرا شود. تخلخل، ترک، نفوذ ناقص و پاشش زیاد از موردهایی هستند که نباید ایجاد شوند.
استفاده از پیچ و مهره های استاندارد
در سازه هایی که در آن پیچ به کار رفته شده،نوع پیچ، کلاس مقاومتی و نحوه بستن آن ها اهمیت زیادی دارد.
رعایت ایمنی کارگاهی
به یاد داشته باشید که حین نصب سازه های فلزی باید حتما از وسایل ایمنی مناسب استفاده کنید. مانند:
- کلاه ایمنی
- کمربند ایمنی
- داربست محکم و ایمن
- ابزار استاندارد و جرثقیل
این وسایل از ضروریات کار است.

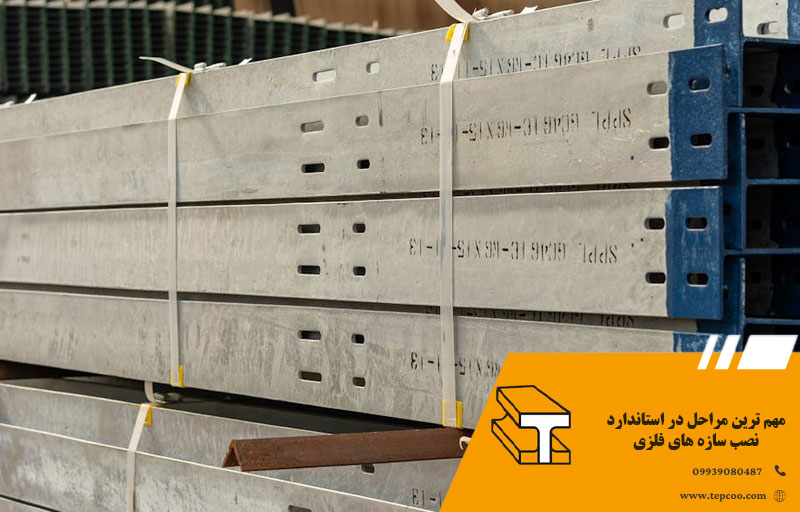

مهم ترین مراحل در استاندارد نصب سازه های فلزی
برای اینکه استاندارد رعایت شود و اجرا در پروژه صحیح باشد مراحل زیر را باید به ترتیب انجام دهید.
- آماده کردن محل نصب: قبل از اینکه نصب را انجام دهید باید صفحه ستون ها، محل استقرار ستون ها و فونداسیون را کامل بررسی کنید. در این مرحله به این نکته دقت کنید: کنترل ابعاد و تراز بودن فونداسیون، بررسی محل بولت ها، اطمینان از نبود ترک یا نقص در بتن و تطبیق نقشه اجرایی با شرایط واقعی کارگاه.
- نصب ستون ها:این مرحله حساس ترین بخش استاندارد نصب سازه های فلزی است. ستون ها باید محکم و صاف درجای خود قرار بگیرند و درحال شاقول تثبیت شوند.
- نصب تیر ها و بادبند ها: بعد از نصب استاندارد ستون ها نوبت به نصب تیرها و بادبان ها و سایر اجزا اصلی میرسد در این مرحله باید: اتصالات به درستی بسته شوند، اعضا بدون تنش اضافی در محل قرار گیرند و ترتیب نصب مطابق نقشه و برنامه اجرایی باشد.
- کنترل اتصالات: اتصال های که جوشی یا پیچ و مهره ایباید براساس دستور العمل های مناسب انجام شوند کیفیت این اتصال ها نقشی مهم در عملکرد نهایی سازه دارد.
- بازررسی نهایی: در پایان باید کل سازه از نظر تراز، شاقولی، سلامت اتصالات و تطابق با نقشه بررسی شود.
خطاهای رایج در نصب سازه های فلزی
به دلیل بی توجهی به استاندارد نصب سازه های فلزی بسیاری از پروژه ها با مشکل رو به رو میشوند. برخی از این مشکل ها عبارت اند از:
- جوشکاری غیراصولی
- بدون کنترل دقیق نصب شدن ستون ها
- استفاده کردن از پیچ های نامناسب
- توجه نکردن به نقشه های اجرایی
- عدم بازررسی نهایی و عجله در نصب کردن
شاید این خطاها کوچک بنظر برسند اما در بلند مدت میتواند شما را متحمل ضررهای بزرگی نماید.
انتخاب شرکت معتبر برای اجرای استاندارد نصب سازه های فلزی
به یاد داشته باشید که موفق شدن در اجرای یک سازه تنها به نقشه ها وابسته نیست، بلکه به مهارت تیم نصب هم بستگی دارد. ما همواره توصیه میکنیم که برای پروژه های حساس از خدمات تخصصی مجموعه های معتبر استفاده کنید. برای نمونه، بررسی سوابق اجرایی ساخت ساز های فلزی در صفادشت نشان میدهد رعایت دقیق اصول مهندسی و استاندارد نصب سازه های فلزی اولویت اصلی در پروژه های پیچیده فلزی است.
استاندارد نصب سازه های فلزی در پروژه های ساختمانی
در پروژه های که ساختمانی هستند اجرای استاندارد نصب سازه های فلزی باید بر اساس آییین نامه های معتبر و مهندسین متخصص انجام شود.
درست است که شرایط در هر پروژه متفاوت است اما اصول کلی ان به اینگونه است:
- دقت در اجرا
- استمرار در نظارت
- رعایت کردن ترتیب نصب
- ایمنی بالا
- کنترل کیفیت
نتیجه گیری:
استاندارد نصب سازه های فلزی یکی از مهم ترین اصول در اجرای اسکلت فلزی و پروژه های عمرانی است.
اگراین استانداردها به درستی رعایت شوند نتیجه آن سازه های ایمن، بادوام و قابل اعتماد خواهد بود. در همین حال اگر این استاندارد و اصول ها نادیده گرفته شوند میتواند هزینه های سنگین و حتی خطرات جانی به همراه داشته باشد.
اگر میخواهید پروژه اتان را حرفه ای و ببدون دردسر پیش ببرید از همان ابتدا باید استاندارد نصب سازه های فلزی بر اساس استاندارد های فنی و نظارت تخصصی پیش ببرید.
سوالات متداول در خصوص نصب سازههای فلزی
استاندارد نصب سازه فلزی به دلایل متعددی حیاتی است:
- ایمنی: رعایت استانداردها تضمینکننده پایداری و مقاومت سازه در برابر بارهای وارده (مانند باد، زلزله و وزن خود سازه) است و از وقوع حوادث ناگوار جلوگیری میکند.
- دوام و طول عمر: اجرای صحیح و مطابق با استانداردها، طول عمر سازه را افزایش داده و نیاز به تعمیرات پرهزینه در آینده را کاهش میدهد.
- کیفیت ساخت: استانداردها چارچوبی برای اطمینان از کیفیت مصالح و فرآیندهای اجرایی، از جمله جوشکاری و اتصالات، فراهم میکنند.
- انطباق با مقررات: رعایت استانداردها الزامی قانونی است و عدم رعایت آنها میتواند منجر به جریمه یا توقف پروژه شود.
مسئولیت اجرای استانداردها بر عهده تمامی عوامل دخیل در پروژه است، اما نقش کلیدی بر عهده:
- طراحان و مهندسان محاسب: که مسئولیت طراحی سازه بر اساس ضوابط و استانداردهای ملی و بینالمللی را بر عهده دارند.
- کارفرمایان و مشاوران نظارت: که وظیفه دارند بر حسن اجرای کار و رعایت دقیق استانداردها در تمامی مراحل نظارت کنند.
- پیمانکاران و مجریان: که مسئولیت اجرای مستقیم و صحیح دستورالعملها و استانداردها در کارگاه را دارند.
در این میان، شرکتهایی مانند شرکت تپکو با تخصص و تجربه خود، نقش مهمی در ارائه خدمات مشاوره، نظارت و اجرای دقیق استانداردهای نصب سازههای فلزی ایفا میکنند و میتوانند تضمینکننده کیفیت و ایمنی پروژههای شما باشند.
بله، استانداردهای نصب سازه فلزی معمولاً بخش قابل توجهی را به حفاظت از سازه در برابر خوردگی اختصاص میدهند. این دستورالعملها شامل موارد زیر است:
- آمادهسازی سطح: روشهای صحیح پاکسازی سطح فلز از زنگزدگی، چربی و سایر آلودگیها.
- انتخاب پوشش مناسب: توصیهها برای انتخاب نوع رنگ، پرایمر و پوششهای محافظ (مانند گالوانیزه گرم یا پوششهای اپوکسی) بر اساس شرایط محیطی و نوع سازه.
- روشهای اجرا: دستورالعملهای مربوط به ضخامت لایههای رنگ، نحوه اجرا (پاششی، قلممو) و شرایط محیطی مناسب برای رنگآمیزی.
- بازرسی و نگهداری: روشهای بازرسی دورهای پوششها و راهکارهای نگهداری برای اطمینان از حفاظت مداوم سازه.
بله، اجرای سازه فلزی در شرایط جوی نامساعد نیازمند رعایت الزامات ویژهای است تا ایمنی و کیفیت کار حفظ شود:
- بارندگی شدید: جلوگیری از کار در زیر باران شدید که میتواند بر کیفیت جوشکاری و چسبندگی پوششها تأثیر بگذارد. در صورت لزوم، باید از پوششهای موقت استفاده شود.
- برف و یخبندان: سطوح یخزده یا پوشیده از برف باید قبل از هرگونه عملیات اجرایی (به خصوص جوشکاری) کاملاً پاکسازی و گرم شوند. دمای پایین میتواند خواص فلز و مواد مصرفی را تغییر داده و منجر به ترکخوردگی شود.
- دمای پایین: استانداردهای جوشکاری معمولاً محدودیتهایی برای حداقل دمای محیط و فلز در هنگام جوشکاری تعیین میکنند و ممکن است نیاز به پیشگرمایش فلز باشد.
- باد شدید: سازههای در حال اجرا در معرض باد شدید باید مهاربندی موقت مناسبی داشته باشند تا از واژگونی یا آسیب جلوگیری شود.
همیشه باید به پیشبینیهای هواشناسی توجه کرد و در صورت نیاز، عملیات را متوقف یا با تمهیدات ایمنی لازم ادامه داد.
حداکثر تلرانسهای مجاز (خطای قابل قبول) در ابعاد و تراز سازههای فلزی معمولاً در آییننامهها و استانداردهای ملی (مانند مبحث نهم مقررات ملی ساختمان در ایران) و همچنین در نقشههای اجرایی پروژه مشخص میشوند. این تلرانسها بسته به نوع عضو سازهای، اهمیت آن در پایداری کل سازه و دقت مورد نیاز، متفاوت هستند. به طور کلی:
- تراز: تلرانس در تراز ارتفاعی ستونها و تیرها معمولاً بسیار کم است (مثلاً در حد چند میلیمتر) تا از انطباق صحیح طبقات و جلوگیری از ایجاد نیروی اضافی در اتصالات اطمینان حاصل شود.
- بعد اعضا: تلرانس در ابعاد مقاطع فلزی (مانند بال و جان تیرآهن) نیز محدود است.
- شاقول بودن: میزان انحراف مجاز ستونها از حالت شاقول نیز مشخص میشود.
- فاصله محور تا محور: تلرانس در فواصل بین ستونها نیز تعریف میگردد.
برای اطلاع دقیق از این مقادیر، باید به نقشههای اجرایی و استانداردهای مرجع ارجاع داده شود. به عنوان مثال، ممکن است تلرانس در تراز نهایی سازه برای کل ساختمان در حد ۱۰ میلیمتر باشد، در حالی که تلرانس برای شاقول بودن یک ستون در هر متر ارتفاع، کمتر باشد.
برای اطمینان از کیفیت جوشکاری سازههای فلزی، مجموعهای از تستهای مخرب و غیرمخرب انجام میشود:
تستهای غیرمخرب (NDT - Non-Destructive Testing):
- بازرسی چشمی (VT - Visual Testing): اولین و یکی از مهمترین تستها که توسط بازرسان جوش انجام میشود و شامل بررسی ظاهر جوش از نظر عیوب سطحی مانند ترک، تخلخل، سوختگی لبه، نافرمانی و ... است.
- آلتراسونیک (UT - Ultrasonic Testing): برای تشخیص عیوب داخلی جوش مانند ترکهای عمقی، تخلخلها و ذوب ناقص در حجم جوش.
- رادیوگرافی (RT - Radiography Testing): مشابه سونوگرافی، اما با استفاده از اشعه ایکس یا گاما برای تصویربرداری از ساختار داخلی جوش و شناسایی عیوب.
- ذرات مغناطیسی (MT - Magnetic Particle Testing): برای تشخیص عیوب سطحی و نزدیک به سطح در مواد فرومغناطیس (مانند فولاد).
- مایع نافذ (PT - Penetrant Testing): برای تشخیص عیوب سطحی باز در انواع مواد.
تستهای مخرب (DT - Destructive Testing):
این تستها معمولاً روی نمونههای ساخته شده در شرایط مشابه جوش اصلی (نمونههای آزمایشگاهی) یا گاهی روی خود جوش (با احتیاط) انجام میشوند:
- کشش (Tensile Test): برای تعیین مقاومت کششی جوش.
- خمشی (Bend Test): برای ارزیابی انعطافپذیری و مقاومت جوش در برابر تغییر شکل.
- سختیسنجی (Hardness Test): برای اندازهگیری سختی ناحیه جوش و منطقه متأثر از حرارت (HAZ).
- تست ضربه (Impact Test): برای ارزیابی مقاومت جوش در برابر شکست ترد در دماهای پایین.
چه کسی باید این تستها را انجام دهد؟
انجام این تستها باید توسط افراد متخصص و آموزشدیده (بازرسان جوش معتبر) و با استفاده از تجهیزات کالیبره شده صورت گیرد. مسئولیت نظارت بر اجرای صحیح تستها و تأیید کیفیت نهایی جوشها بر عهده:
- آزمایشگاههای معتمد: که دارای تجهیزات و پرسنل لازم برای انجام تستهای مخرب و غیرمخرب هستند.
- مهندسان ناظر پروژه: که مسئولیت کلی نظارت بر کیفیت اجرا و تأیید نهایی جوشها را بر اساس نتایج تستها و نقشهها بر عهده دارند.
استانداردهای ملی و بینالمللی (مانند AWS D1.1 یا مباحث مقررات ملی ساختمان) جزئیات دقیق این تستها و معیارهای پذیرش را مشخص میکنند.
